Установка механизированного ультразвукового неразрушающего контроля УКЛ-32 предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров, толщиной до 400мм. Контроль проводится при одностороннем доступе к изделию.
Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости.
Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен рычаг
Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ под №34808-10. В качестве коммутатора используется высокоскоростной 32-х канальный электронный коммутатор для дефектоскопов серии УСД-60.
Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.
Особенности установки ультразвукового контроля

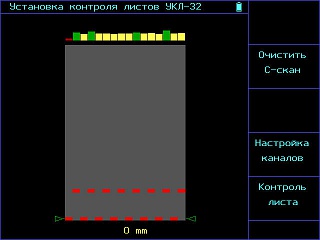

- Режим контроля и режим настройки с отображение С-скана
- Полноэкранный просмотр и настройка всех параметров каждого канала

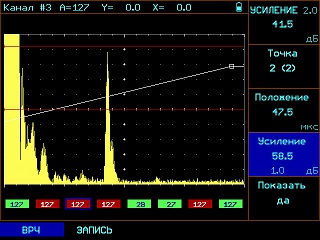

- Независимое ВРЧ в каждом канале

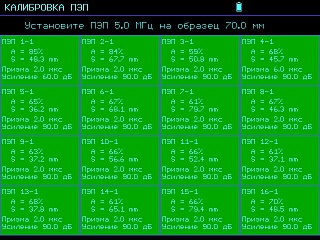

- Автоматическая настройка чувствительности и акустического контакта всех каналов на реальном листе

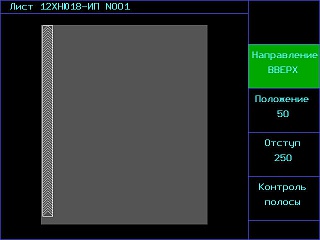

- Автоматическое и ручное задание алгоритма обхода листа оператором

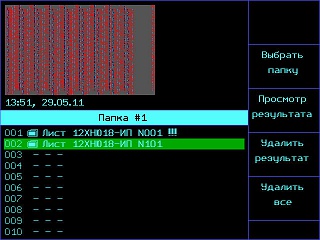

- Сохранение и просмотр результатов измерения по каждому листу
Основные отличия установки УЗК
|
|
Технические характеристики установки УЗК
Ширина акустического блока 300мм Минимальный шаг записи при сканировании 1 мм Максимальная толщина листа 400мм Максимальная скорость сканирования до 30м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1мм) Производительность до 500 м2/час Объем данных сканирования, запоминаемых в терминале 1 Гб Наличие электронных маркеров стыковки дефектограмм секторов есть Шероховатость поверхности изделия не хуже Rz80 Эквивалентная площадь выявляемых отражателей не хуже 0,5см2 Режим отображения оперативной информации А-скан, С-скан Результаты контроля дефектограмма изделия с привязкой к координатам, протокол контроля Диапазон рабочих температур от +5º C до +55° C (без применения низкотемпературных жидкостей) Размер (В x Ш x Д) 1400 мм x 400 мм x 400 мм Масса 15 кгСпецификация акустического блока
Тип контактный 16 элементный блок с независимыми подпружиненными преобразователями Типы преобразователей 1 или 2-х канальные р/с ультразвуковые преобразователи 2,5МГц и 5 МГцСпецификация ультразвукового дефектоскопа
Тип дефектоскопа УСД-60-8К Дисплей Цветной, TFT 640 х 480 точек Количество каналов контроля 32 Интерфейс дефектоскопа Ethernet Частотный диапазон 0,5-15 МГц Амплитуда ЗИ размах 100В Аккумулятор Li-ion 8 А/ч Время работы 7 часов от аккумуляторов Внешнее питание дефектоскопа блок питания от сети 220 В, 50Гц AC Напряжение питания 18V/3,5A DC Диапазон рабочих температур от -30º C до +55° C Размер (В x Ш x Д) 190 мм x 285 мм x 50 мм Масса дефектоскопа 3,5 кг с аккумуляторами
